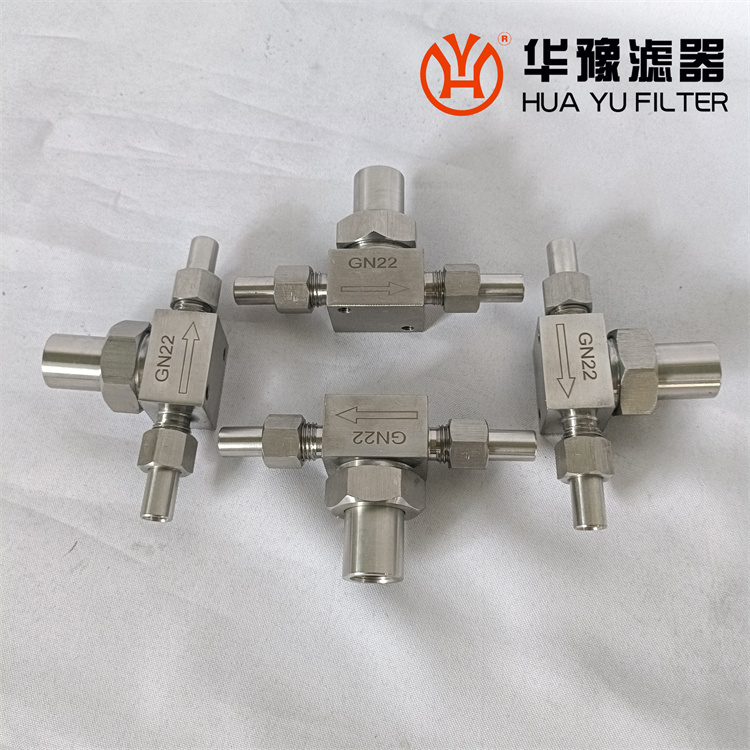

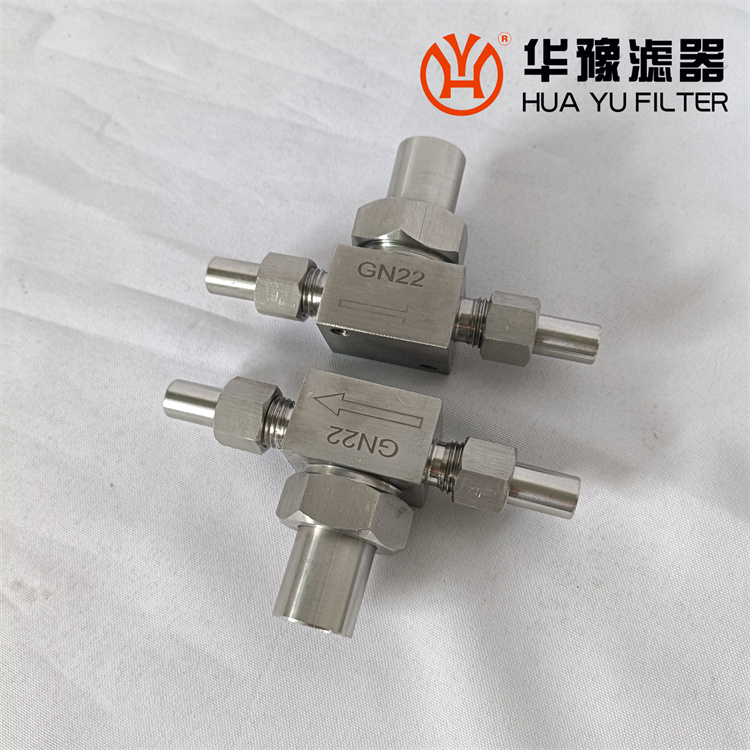

SHNV2SW-16M-G 焊接式截止閥

產品介紹：

SHNV2SW-16M-G 焊接式截止閥詳細介紹

316SS-GQ系列球形高溫高壓閥門引進國外***技術，結合國內使用經驗自主開發而成。閥門主要材料均選用進口，在多家電廠不同參數機組上現場應用，結果證明該系列閥門性能指標完全達到進口閥門水平，與進口閥門相比具有很高的***。

型  號    316SS-GC

設計標準       GB/T12224-1989  JB/T774-1995

功能特點       錐面浮動閥瓣，球面密封，上閥桿螺紋

公稱直徑  DN6      DN10

公稱壓力（MPa） 32 MPa

耐溫（℃）    -20℃-540℃

密封試驗壓力（MPa） 40MPa

制造材料       3161Cr18Ni9Ti

適用介質       油、水、氣等多種非腐蝕和腐蝕介質

連接方式       承插焊接

 1.***球形靜壓密封方式

閥桿閥尖部位安裝硬質合金球（WCrCo），硬質合金球可三維方向360°
任意旋轉。閥門關閉時，硬質合金球與閥體之間采用球形靜壓密封。

2.兩節式閥桿結構，操作輕松
閥桿采用兩節式結構，閥桿密封部位在閥門操作時沿軸線平移，操作時手感輕松。

3.材料合理、加工、嚴密性好
閥門主要材料均選用進口材料（3160Cr17Ni12Mo2Ti），所有加工均采用書空機床加工，密封部位采用磨削加工，

閥門熱變形小，手感輕

主要技術參數：
接管方式：螺紋接式
入口壓力：≤32Mpa
可調流量：50～2500ml/min
型式：棒針式
材質：304
壓力調節范圍：0～35MPa

樣品水流量范圍：50～2500ml/min
